Línea de producción para bandas con bordes ondulados y tacos
Vulcanización y unión de bordes laterales y tacos transversales

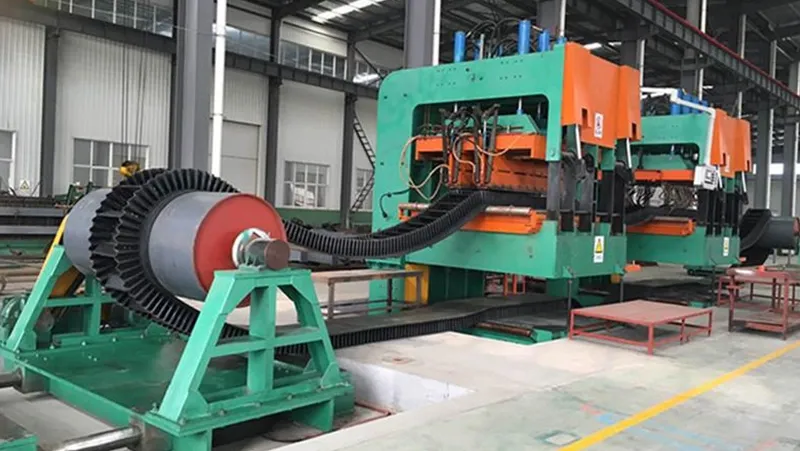

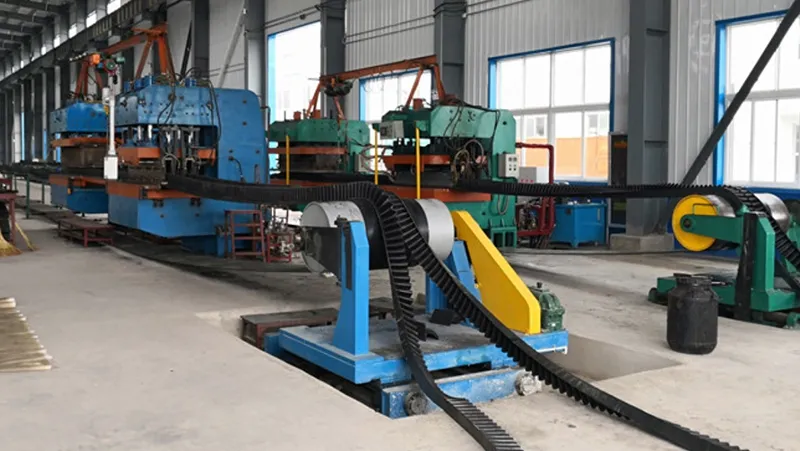

Esta línea se utiliza para fabricar bandas transportadoras con bordes laterales de caucho corrugado y tacos transversales, preparando estos componentes por separado antes de unirlos a la banda base.
El proceso incluye la vulcanización de los bordes y los tacos, el corte, el desbaste superficial de las zonas de unión, la captación del polvo generado y una etapa posterior en la que ambos componentes se fijan a la banda base manteniendo controlada la tensión del conjunto.
El sistema de control mediante PLC y pantalla táctil permite supervisar y ajustar parámetros como la temperatura, la presión y el tiempo de unión durante las diferentes etapas del proceso.
| Parámetro | ||||||
| Dimensiones del plato calefactor (mm) | 1200 × 1500 × 70 | 1200 × 2000 × 70 | 1400 × 1500 × 70 | 1400 × 2000 × 70 | 2200 × 2000 × 80 | 2400 × 2500 × 80 |
| Presión unitaria (MPa) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Número de cilindros hidráulicos | 4 | 6 | 4 | 6 | 6 | 8 |
| Diámetro del rodillo motriz (mm) | 630 | 630 | 800 | 800 | 800 | 1000 |
| Ancho útil del taco transversal (mm) | 250–750 | 250–750 | 410–830 | 410–830 | 410–830 | 650–1750 |
| Diámetro del rodillo conducido (mm) | 630 | 630 | 800 | 800 | 800 | 1000 |
- Vulcanización independiente de los bordes laterales corrugados y los tacos transversales.
- Corte de los componentes según las dimensiones requeridas.
- Desbaste de las superficies que posteriormente se unirán a la banda base.
- Captación del polvo generado durante el desbaste.
- Unión posterior de los bordes y tacos a la banda base bajo condiciones controladas de tensión, temperatura, presión y tiempo.
La selección debe considerar principalmente las dimensiones de los bordes y tacos que se van a fabricar, el ancho útil del taco transversal, el tamaño requerido para los platos calefactores y la presión de trabajo del proceso.
También deben definirse las operaciones de corte y desbaste, las condiciones de unión a la banda base y el sistema de manipulación y tensado necesario para las dimensiones de banda previstas.
