Prensas hidráulicas

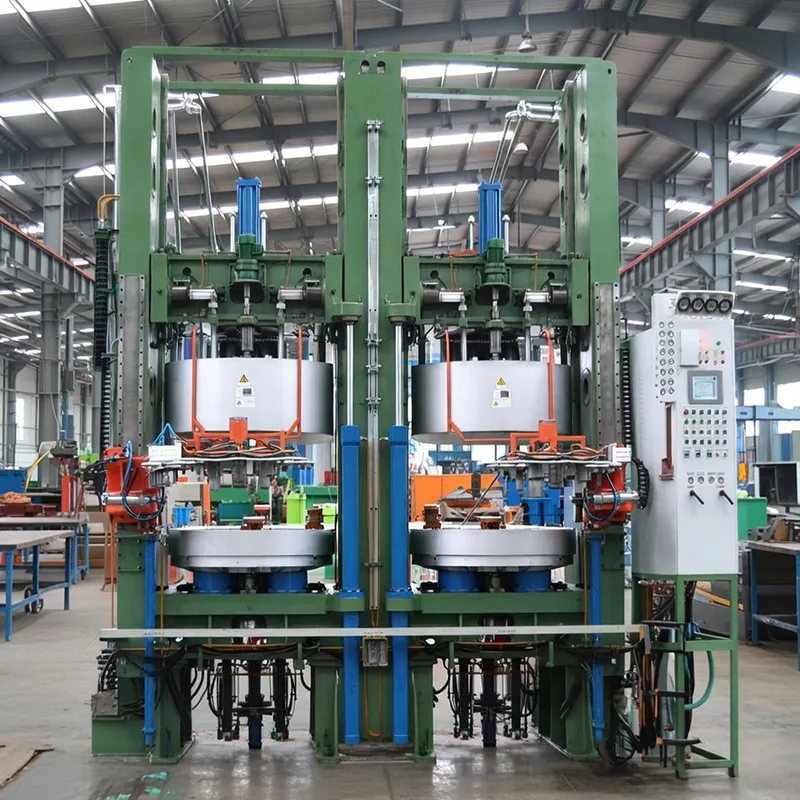

Configuración de doble molde para neumáticos radiales de camiones y autobuses
Estas prensas hidráulicas están diseñadas para la vulcanización de neumáticos radiales de camiones y autobuses (TBR) y también pueden utilizarse para determinados neumáticos diagonales, mediante procesos con nitrógeno o vapor.
La prensa utiliza una estructura de placas laterales con dos unidades de molde independientes. La apertura y cierre pueden guiarse mediante rodillos o guías lineales, mientras que el bloqueo se realiza mediante pasadores en las placas laterales. Cada molde dispone de cuatro cilindros para la aplicación de la fuerza de cierre, calentamiento mediante platos calefactores y un mecanismo central configurado según el modelo.
| Modelo | Unidad | |||||
| Tamaño de la prensa | 63.5" | 65.5" | 70" | R70" | ||
| Número de posiciones de vulcanización | 2 | 2 | 2 | 2 | ||
| Diámetro interior de la cubierta aislante de la cámara de vulcanización | mm | Ø1600 | Ø1665 | Ø1750 | Ø1780 | |
| Fuerza máxima de cierre | kN | 3800 × 2 | 4580 × 2 | 4600 × 2 | 4700 × 2 | |
| Altura del molde de vulcanización | mm | 400–700 | 400–700 | 400–700 | 560–640 | |
| Configuración del mecanismo central | BOM | BOM | BOM | RIB | ||
| Diámetro de talón aplicable | pulgadas | 20–25 | 16–25 | 20–25 | 20–25 | |
| Diámetro exterior máximo del neumático vulcanizado | Molde segmentado | mm | Ø1135 | Ø1230 | Ø1300 | Ø1340 |
| Molde de dos piezas | mm | Ø1235 | Ø1300 | Ø1400 | ||
| Ancho máximo de sección del neumático vulcanizado | mm | 500 | 500 | 500 | 500 | |
| Altura máxima del neumático en verde | mm | 650 | 700 | 600 | 720 | |
| Tiempo teórico de apertura/cierre | s | 40 | 40 | 40 | 40 | |
| Peso máximo manipulable por la pinza mecánica | kg | 150 | 150 | 150 | 150 | |
| Peso máximo del molde | kg | 6500 | 6500 | 6500 | 6500 | |
| Presión del circuito hidráulico de alta presión | MPa | 16 | 16 | 16 | 16 | |
| Presión del circuito hidráulico de baja presión | MPa | 8 | 8 | 8 | 8 | |
| Presión máxima del medio externo de vulcanización | MPa | 1.4 | ||||
| Presión máxima del medio interno de vulcanización | MPa | 2.8 | ||||
| Presión hidráulica | MPa | 2.1 | ||||
| Presión del suministro de aire de accionamiento | MPa | 0.7 | ||||
| Presión del suministro de aire de control | MPa | 0.35 | ||||
| Dimensiones totales (largo × ancho × alto) | m | 5.9 × 4.2 × 7.0 | 6.0 × 6.5 × 7.4 | 6.0 × 4.2 × 7.8 | 6.0 × 4.2 × 7.5 | |
| Medida máxima de neumático aplicable | 340/85R24 | 380/70R24 | 17.5R25 | 17.5R25 | ||
- Una estación hidráulica puede accionar desde una hasta cinco prensas de vulcanización, según la configuración de la línea.
- El PLC actúa como núcleo de control en tiempo real, mientras que un ordenador industrial proporciona la interfaz de operación para configurar parámetros, recopilar y almacenar datos, gestionar alarmas y consultar registros históricos del proceso.
- Una interfaz Ethernet permite conectar varias prensas de vulcanización en red.
- Como opciones pueden incorporarse ajuste eléctrico del molde, accionamiento para molde segmentado, dispositivo de posinflado y sistemas de almacenamiento de neumáticos.
La prensa hidráulica está diseñada para líneas que requieren una configuración de doble molde con control independiente de los mecanismos de apertura, cierre y aplicación de la fuerza de cierre. La gama incluye modelos con diferentes tamaños de prensa, diámetros de talón, fuerzas de cierre y mecanismos centrales BOM o RIB.
La selección debe considerar el tamaño y la estructura del neumático, el tipo y peso del molde, el diámetro exterior y el ancho de sección del neumático vulcanizado, la altura del neumático en verde y los requisitos del proceso con vapor o nitrógeno.
También deben definirse las necesidades de automatización e integración de la línea, incluidos la manipulación del neumático, el accionamiento del molde segmentado, el posinflado, el almacenamiento y la conexión en red de varias prensas mediante Ethernet.
