Máquina de preformado de orugas de caucho
Ensamblaje automático de láminas de caucho y núcleos de hierro

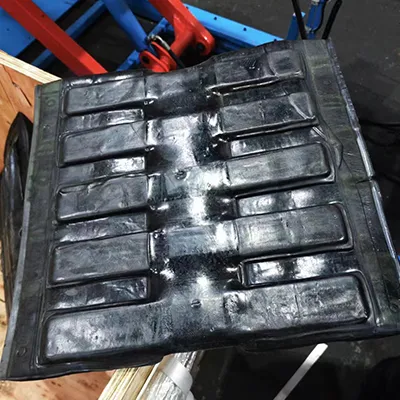

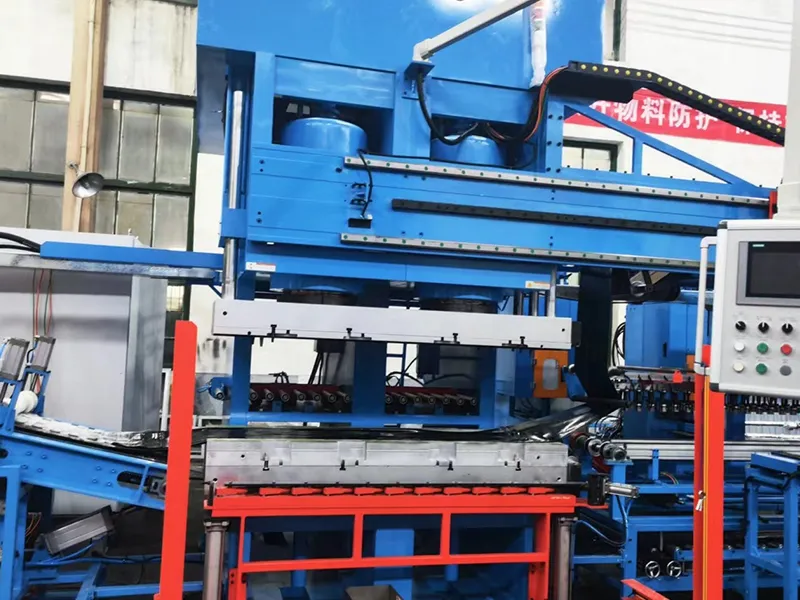

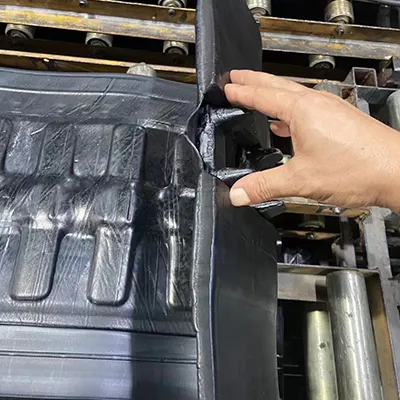

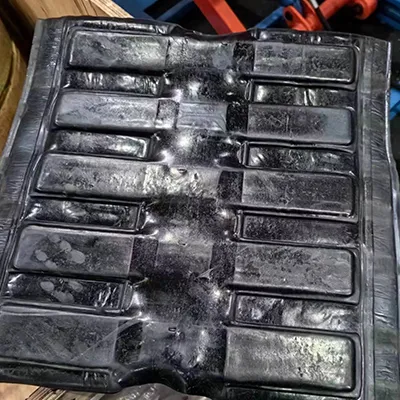

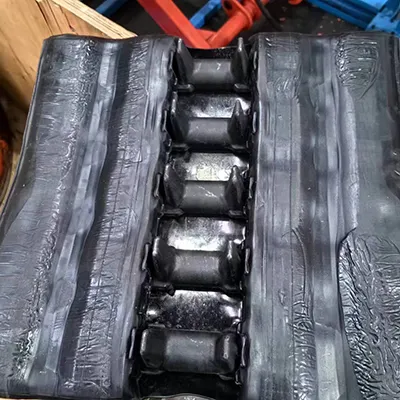

Esta máquina se utiliza para preparar el cuerpo preformado de la oruga antes de la vulcanización. La lámina inferior de caucho, los núcleos de hierro y la lámina intermedia de caucho se posicionan y prensan conjuntamente para formar una preforma que puede transferirse posteriormente a la prensa de vulcanización.
El proceso integra la manipulación y distribución de los núcleos de hierro, el desenrollado de las láminas de caucho, el prensado, el corte, el pesaje y el transporte de la preforma, reduciendo las operaciones que deben realizarse posteriormente en la prensa de vulcanización.
| Unidad de cierre | ||
| Fuerza de cierre del molde | kN | 3600 |
| Presión hidráulica | MPa | 20 |
| Diámetro del cilindro de cierre del molde | mm | 380 |
| Número de cilindros de bloqueo del molde | uds. | 2 |
| Carrera máxima de cierre del molde | mm | 600 |
| Luz máxima de apertura | mm | 700 |
| Espesor mínimo del molde | mm | 100 |
| Dimensiones del plato de prensado | mm | 2000 × 700 |
| Ancho de la oruga preformada | mm | 300–500 |

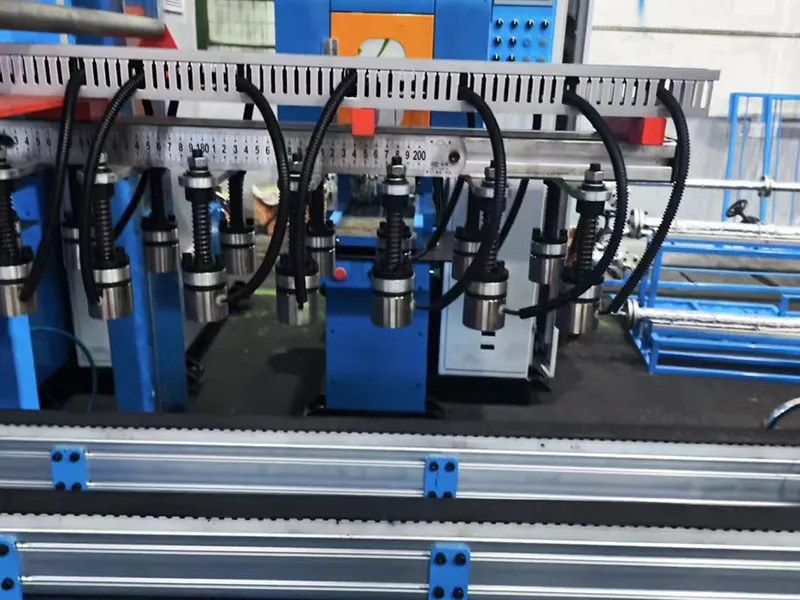

- Los núcleos de hierro se manipulan automáticamente, incluidas las operaciones de agarre, distribución a la separación requerida y transporte.

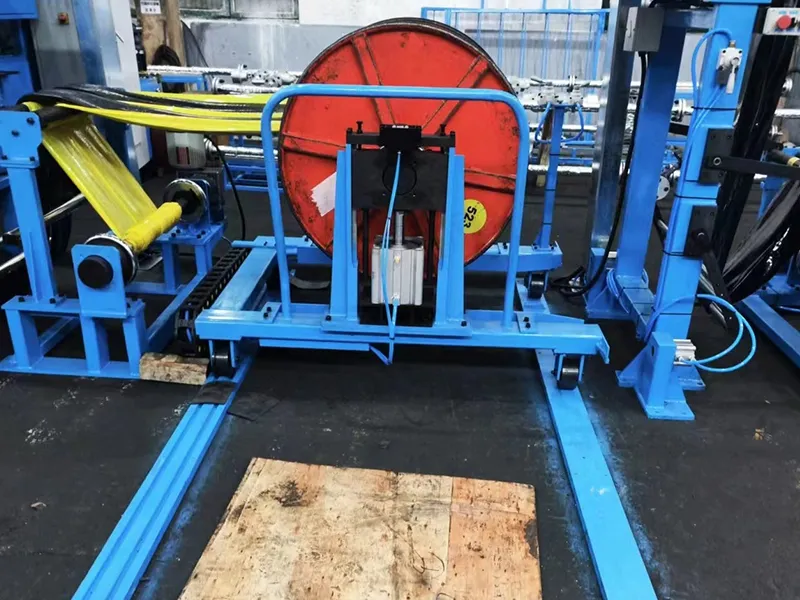

- Las láminas de caucho se desenrollan automáticamente durante el proceso de preformado.
- Las láminas de caucho y los núcleos de hierro se prensan automáticamente para formar el cuerpo preformado de la oruga.
- La oruga preformada se corta automáticamente después del prensado.

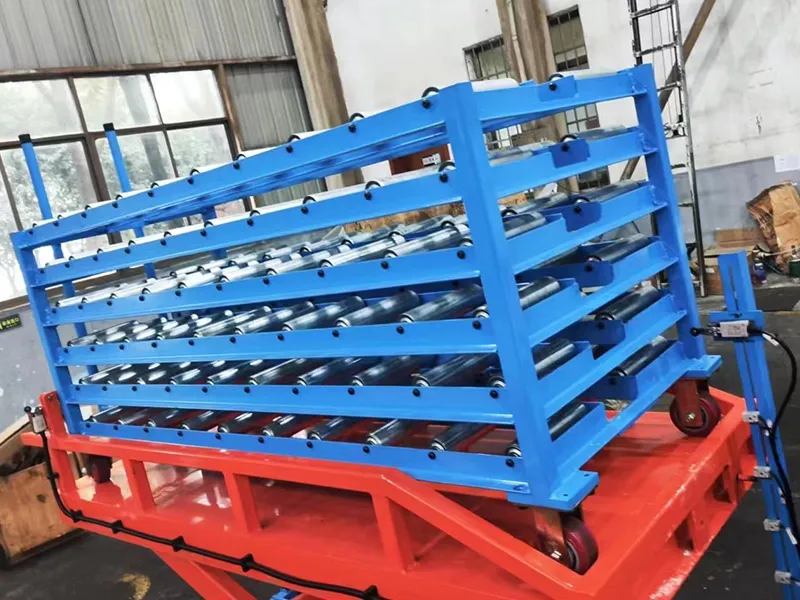

- El pesaje y el transporte de la preforma también se realizan automáticamente después del proceso de preformado.
El preformado reúne y prensa los componentes de caucho y los núcleos de hierro antes de la vulcanización, de modo que el cuerpo de la oruga llegue preparado a la siguiente etapa del proceso.
Para definir la configuración adecuada deben considerarse el ancho de la oruga preformada, las dimensiones del molde, la fuerza y carrera de cierre y la disposición de los núcleos de hierro y las láminas de caucho utilizadas en el producto.
