Conformadora para fuelles neumáticos tipo manga
Alimentación de materiales, corte y conformado en una línea integrada

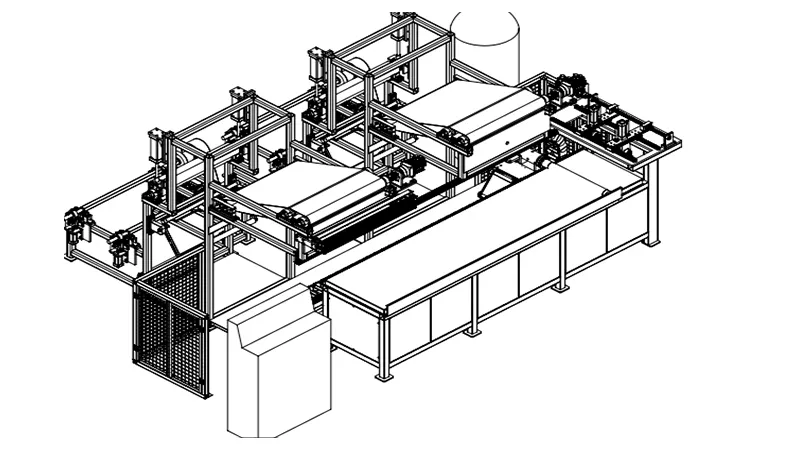

Esta conformadora está diseñada para preparar cuerpos semielaborados de fuelles neumáticos tipo manga antes de la vulcanización. La línea integra la alimentación automática del tejido de cordones, la alimentación y corte de las láminas de caucho y el conformado del cuerpo del fuelle en una misma secuencia de trabajo.
Los distintos módulos preparan y suministran las capas necesarias antes del conformado, reduciendo las operaciones manuales entre etapas y permitiendo trabajar con diferentes longitudes de producto dentro del rango especificado por la máquina.
- Dimensiones de la máquina (largo × ancho × alto): 4000 × 3500 × 1900 mm
- Rango de producto aplicable: diámetro del fuelle de 60–110 mm, con un ancho máximo de conformado de 700 mm
- Potencia total de la línea de conformado: 14 kW
- Precisión de alimentación a longitud fija: ±3 mm
- Capacidad de producción: hasta 2 fuelles/min mediante proceso automático

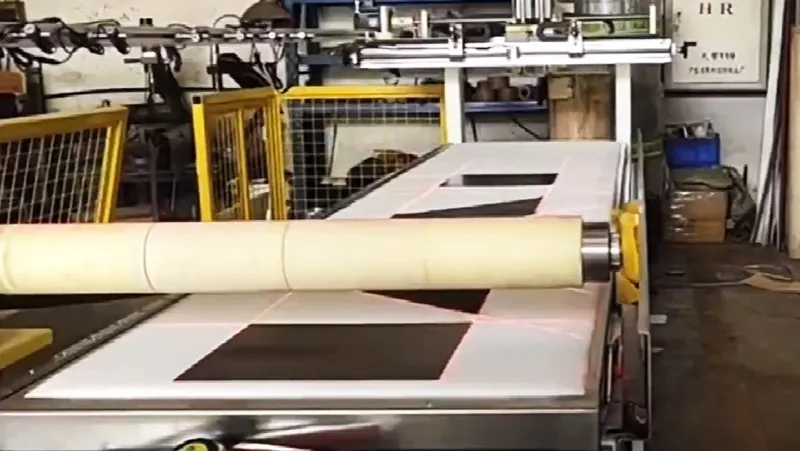

El proceso comienza con la alimentación del tejido de cordones y de las láminas de caucho. Las láminas se preparan y cortan a la longitud programada antes de transferirse a la zona de conformado, donde las diferentes capas se disponen para formar el cuerpo tubular del fuelle tipo manga.
La integración de estas operaciones en una misma línea permite mantener una secuencia continua desde la preparación de los materiales hasta la obtención del cuerpo semielaborado que posteriormente pasa a las siguientes etapas de fabricación.
La configuración debe definirse principalmente según el diámetro y la longitud del fuelle, el ancho requerido para el conformado y las características de las capas de caucho y tejido de cordones utilizadas en cada referencia.
Cuando una misma línea debe fabricar diferentes especificaciones, también deben considerarse los cambios de formato necesarios y la precisión requerida en la alimentación y corte de los materiales.
