Línea Orbitread para bobinado de banda de rodadura OTR y agrícola
Extrusión, enfriamiento y bobinado automático de tiras de caucho

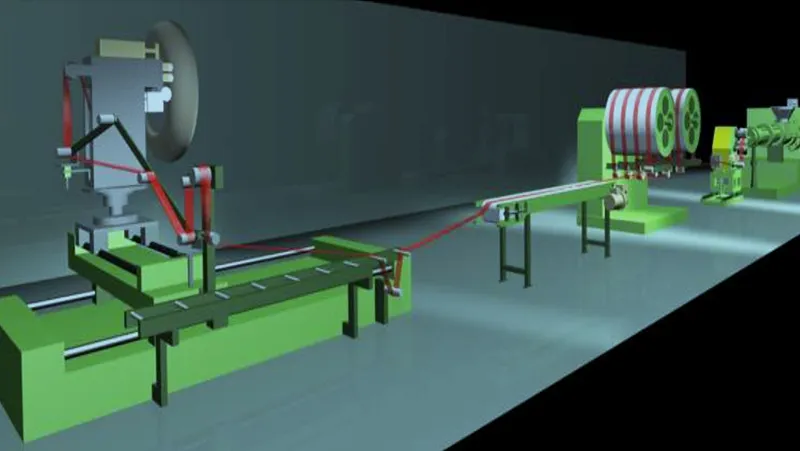

Las líneas Orbitread para neumáticos OTR y agrícolas se utilizan para formar la banda de rodadura mediante el bobinado automático de tiras de caucho extruidas sobre la carcasa del neumático. El proceso integra de forma secuencial la extrusión, el enfriamiento, el bobinado de la tira y la compactación, permitiendo construir el perfil de la banda de rodadura de acuerdo con la trayectoria de bobinado programada.

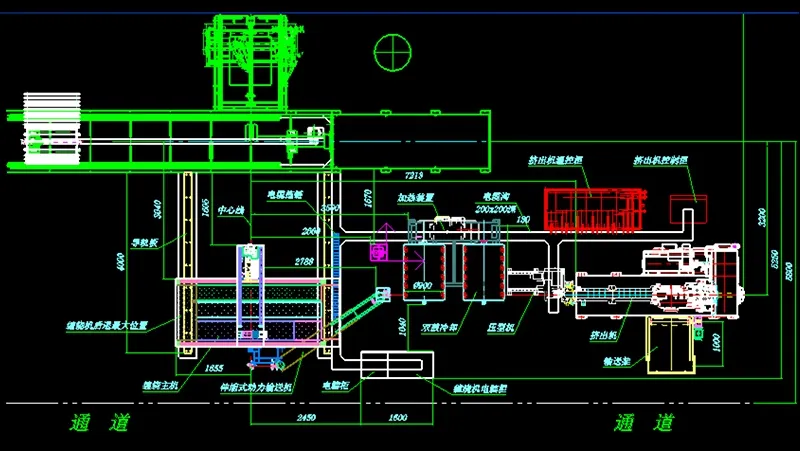

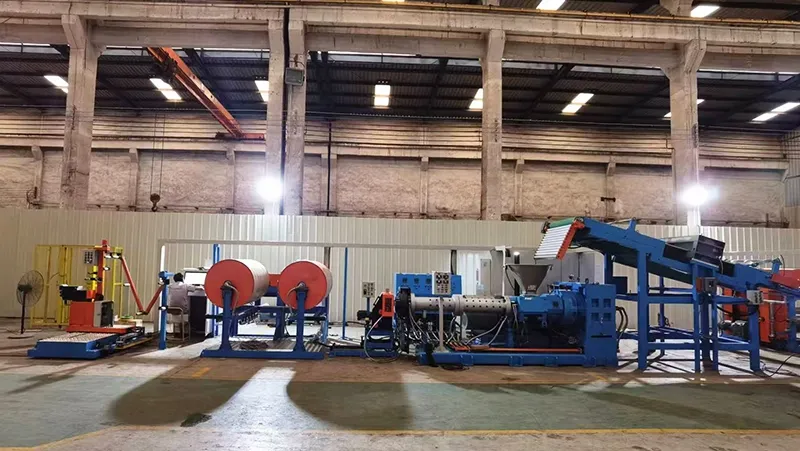

La línea combina una extrusora de alimentación en frío, una unidad de enfriamiento, un sistema de bobinado y un sistema de control para coordinar la preparación, aplicación y control dimensional de la tira de caucho durante el proceso.
| Ancho máximo de bobinado | 4000 mm (personalizable) |
| Espesor máximo de bobinado | 200 mm |
| Velocidad máxima de línea | 80 m/min |
| Número máximo de capas de bobinado | 10 |
| Ángulo máximo de giro del cabezal de bobinado | 150° |
| Variación máxima del peso de bobinado | ±1.5% |
| Desviación máxima de la posición de bobinado | ±1 mm |
- Extrusora de alimentación en frío
La extrusora realiza el procesamiento inicial del compuesto de caucho antes del bobinado. Incorpora un tornillo tipo pin para favorecer una plastificación uniforme y mantener una salida estable de la tira de caucho. - Unidad de enfriamiento

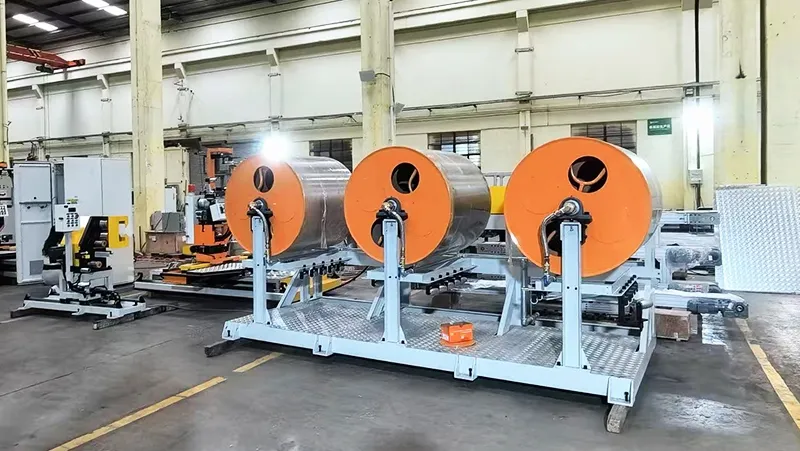

Después de la extrusión, la tira de caucho se enfría mediante un sistema de doble tambor tipo laberinto hasta una temperatura inferior a 70 °C, con el objetivo de mantener su estabilidad dimensional antes del bobinado. - Unidad de bobinado de tiras
La unidad aplica la tira de caucho sobre la carcasa siguiendo trayectorias de bobinado previamente programadas. El sistema incorpora control mediante PLC y ordenador industrial para coordinar la operación en lazo cerrado. - Sistema de control
El sistema utiliza control PID para supervisar y ajustar en tiempo real el ancho de la tira de caucho y el espesor de bobinado, con una precisión dimensional especificada de ±2%.
- Formación de bandas de rodadura para neumáticos OTR mediante bobinado de tiras de caucho.
- Formación de bandas de rodadura para neumáticos agrícolas de gran tamaño.
- Procesos que requieren construir perfiles de banda de rodadura mediante múltiples capas de material.
- Líneas de producción que integran extrusión, enfriamiento y bobinado en una misma secuencia de proceso.
La selección de la línea debe considerar el ancho y espesor requeridos para la banda de rodadura, el número de capas de bobinado, la geometría del perfil, las dimensiones de la carcasa y la velocidad de producción prevista.
Para neumáticos OTR y agrícolas de gran tamaño, también deben definirse la trayectoria de bobinado y el ángulo de trabajo del cabezal para adaptar el proceso a la estructura específica de la banda de rodadura.
